ORANGE-BUSとは？ |

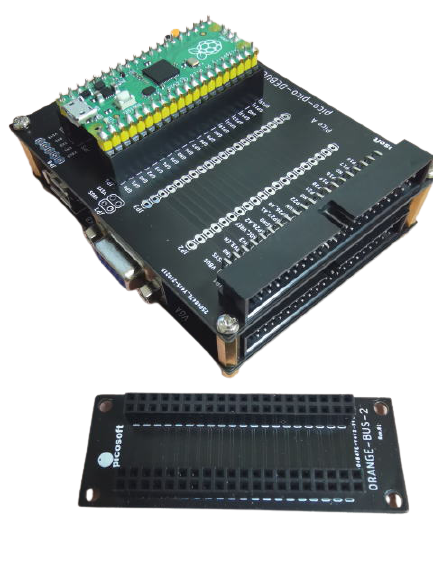

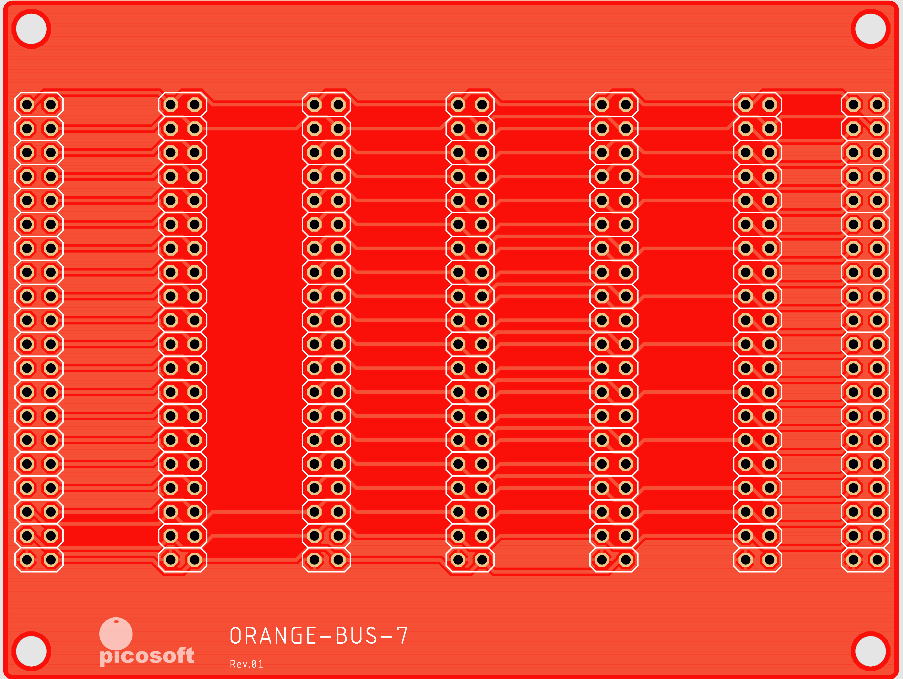

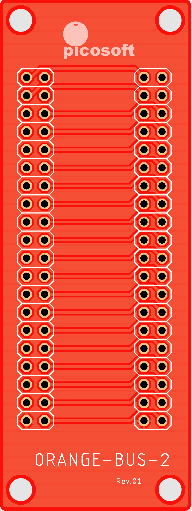

Pythonマシンは、上の写真のように3枚の基板で構成されています。 1枚目はCPUボードで、Raspberry Pi Picoが搭載されています。 2枚目はグラフィックボード(USBKB-VGA)で、USBキーボード入力とVGAモニター出力をサポートしています。 そして、3枚目のボードは1枚目と2枚目を接続するための土台となるものです。 左の写真のように2枚スロットのものや下の写真のような7枚スロットのものもあります。 この土台をORANGE-BUSと呼びます。 これからORANGE-BUSに乗る各種ボードをリリース予定です。  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ORANGE-BUSの仕様 |

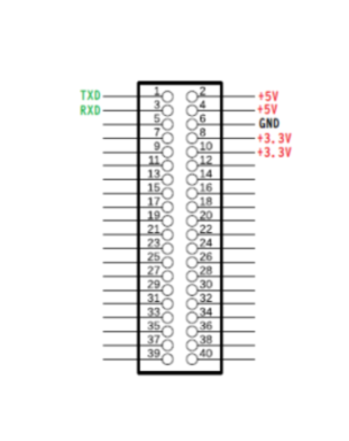

一般に、バスといえば各伝送路のタイミング等が厳密に規定されていますが、ORANGE-BUSの規約はほとんどありません。 ORANGE-BUSは40ピンの土台があって、各信号を規定するものは電源とUART信号だけです。 UART信号に関しては電圧レベルさえも規定していません。 規約がないに等しいので、ORANGE-BUSに乗るからといって不用意に各種ボードをさすと、動作しないばかりかボードが壊れる危険があります。 適合する組合せに注意すれば、CPUボードやグラフィックボードを異なるものと入れ替えて楽しむことができます。 Pythonマシンでいえば、CPUボードをRaspberry Pi PicoからESP32搭載のものに変更できます。 また、グラフィックボードをカラー対応やPS/2キーボードに対応するものに変更可能です。 また、Z80や6502などのレトロ系CPUのボードを開発するときに、ORANGE-BUSを意識すればUARTに対応するだけでモニターやキーボードが使用できるようになります。(要UART信号レベル5Vのグラフィックボード) 左の図はCPUボードを上から見たときの図です。 グラフィックボードを設計するときは、TXDとRXDがクロスするようにします。 また、あまり意識する必要はありませんが、BUSボードを上から見たときにはホールの位置が左右入れ替わります。(90度アングルの40ピンボックスヘッダーで接続するため) すなわち、BUSボードの左上のホールは各種ボードの2番ピンと接続されます。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
